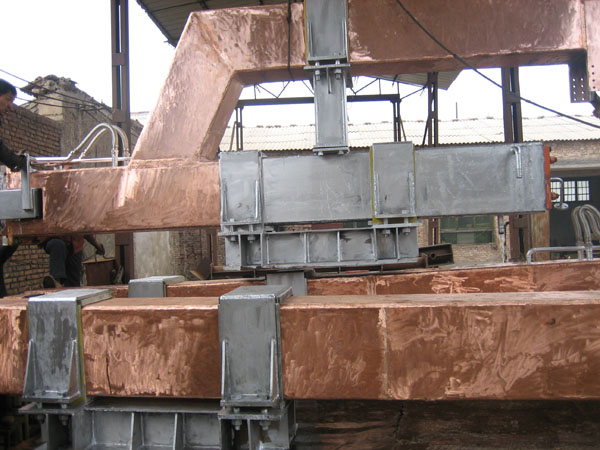

本系列電弧爐水冷復合導電橫臂為矩形梁結構，有銅、鋼復合板焊接而成，其外表面銅板導電，將電極橫臂的導電和支撐電極兩種功能合為為一。由于取消了傳統電極橫臂上的導電銅管及諸多絕緣環節，簡化了結構，增加了導流面積，可大大減少阻抗值和維修工作量，可廣泛應用于5t-100t電弧爐和大噸位鋼包精煉爐。
